气缸执行器(PLC标准ST编程之执行器的标准功能块思路)

对于程序里常用的执行机构，最好总结出一个标准功能块，通过改参数，实现这个功能块不同的功能，下面以用的最多执行机构-气缸为例，讲一下达到封装标准的功能块使用的思路。

1、气缸介绍

气缸上下、伺服左右运行、吸气吹气等等，都是具有两个状态的逻辑对象。我们的气缸一般有两个状态，工作状态和非工作状态，我们一般把非工作状态叫做基本位，工作状态叫做工作位。

气缸使用电磁阀来切换气路，一般气缸分为单电磁阀气缸和双电磁阀气缸。

单电磁阀：通过单个电磁阀来控制气缸的正反动作, 用磁性开关是无法使气缸停到中间某个位置的。

双电磁阀：通过两个电磁阀分别控制气缸的正反向运行，例如三位五通的电磁阀执行器的。

检测气缸的到位信号一般有两种方法，第一种通过时间限位来实现：根据气缸的移动速度，计算出到达工作位置的时间，通过这个时间来确实是否到位。第二种通过气缸上的实际到位信号来判断是否到位。一般气缸带有磁性开关（一般2个，检测两端到位），用来检测气缸到位情况（这个也是PLC的输入信号）

2、标准的气缸功能块

气缸功能块FB_Actuator适用于各种气缸（例如单/双电磁阀气缸，时间限位/硬件反馈气缸等），首先了解一下FB_Actuator控制原理。

功能块程序结构

1) FB_Actuator功能块输入输出管脚的介绍

功能块

输入管脚：
inWork: 在工作位置的实际信号输入
inBasic: 在基本位置的实际信号输入
FilterInWork: 在工作位置滤波时间
FilterInBasic: 在基本位滤波时间22
rqWork: 到工作位指令
rqBasic: 到基本位指令
EnableManuWorkBt: 使能到工作位按钮
EnableManuBasicBt: 使能到基本位按钮
btManuWork: 手动按钮
btManuBasic: 手动按钮
TimeOutWork: 到工作位超时报警时间，单位s
TimeOutBasic: 到基本位超时报警时间，单位s
bUseTimeLimit: 利用时间做限位到位开关，不使用实际的反馈点
DoWorkTimeOutId: 超时报警的ID号
DoBasicTimeOutId: 超时报警的ID号
bLockByItself: 是否自锁
bForceEnableManualBt: 强制使用手动按钮功能,不需要转换到手动模式
sName: 执行器名字

输出管脚：
IsWork: 已经到了工作位置
IsBasic: 已经到了基本位
doWork: 开始到工作位置输出信号
doBasic: 开始到基本位输出信号
RqManuWorkALarm: 手动，不在工作位条件不满足报警
RqManuBasicALarm: 手动，不在基本位置条件不满足报警
bError: 错误
MoveWorkTime: 到工作位时间计时，单位s
MoveBasicTime: 到基本位时间计时，单位s

2) 执行器的HMI模板介绍

执行器使用的模板是PH_ACTER，该模板中包括了手动控制执行机构的控件，显示从基本位（工作位）到工作位（基本位）移动的时间控件，到达基本位，工作位的状态显示控件和执行器的名字。

HMI

3) 模板的调用

执行器的程序中，是单电磁阀的气缸，并且有实际信号的反馈。具体调用步骤如下：

第一步：新建变量，实例化功能块

声明

其中FBisManualActive是自动使能，rqwork是要求执行器从基本位运行到工作位。

第二步：调用相关功能块

RqSysAutoModeIsActive:=true; //切换到自动模式

fbActuator.sName:="吸嘴"; //对执行器命名，用于区分

fbActuator(

inWork:=stInput.biSnVacuuSor, //执行器反馈到位信号

FilterInWork:=t#20ms , //反馈信号的滤波

rqWork:=rqwork , //要求执行器动作

sName:= ,

isWork=> ,

isBasic=> ,

doWork=>stOutput.bqClamperSuck, //用输出模块控制执行器的动作

);

第三步：HMI模板调用

通过HMI中的Frame控件来调用HMI模板

HMI

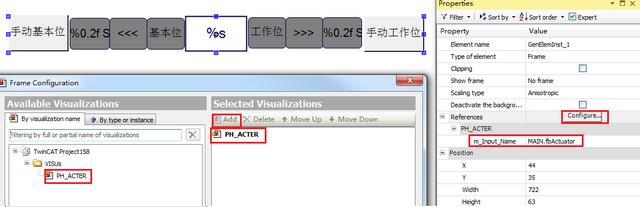

调用Frame控件之后，进入Frame属性里面设置相关参数：

1) 设置调用HMI控件，选择congfigure，添加PH_ACTER作为模板。

2) 通过绑定变量Main.fbActuator，实现控制器上的程序变量和HMI上的控件的对应。

想要原程序看看的可以私信我！
