欧姆转换器(深度盘点 → 同轴界的老大「BNC」)

在同轴一系列的接口中，BNC和SMA是使用较多的两种类别。本期我们并不把这两种接口进行对比，而是挑出BNC接口，进行全方位的介绍。为何它才是同轴界的Top 1？且往下翻，我们为你详解。

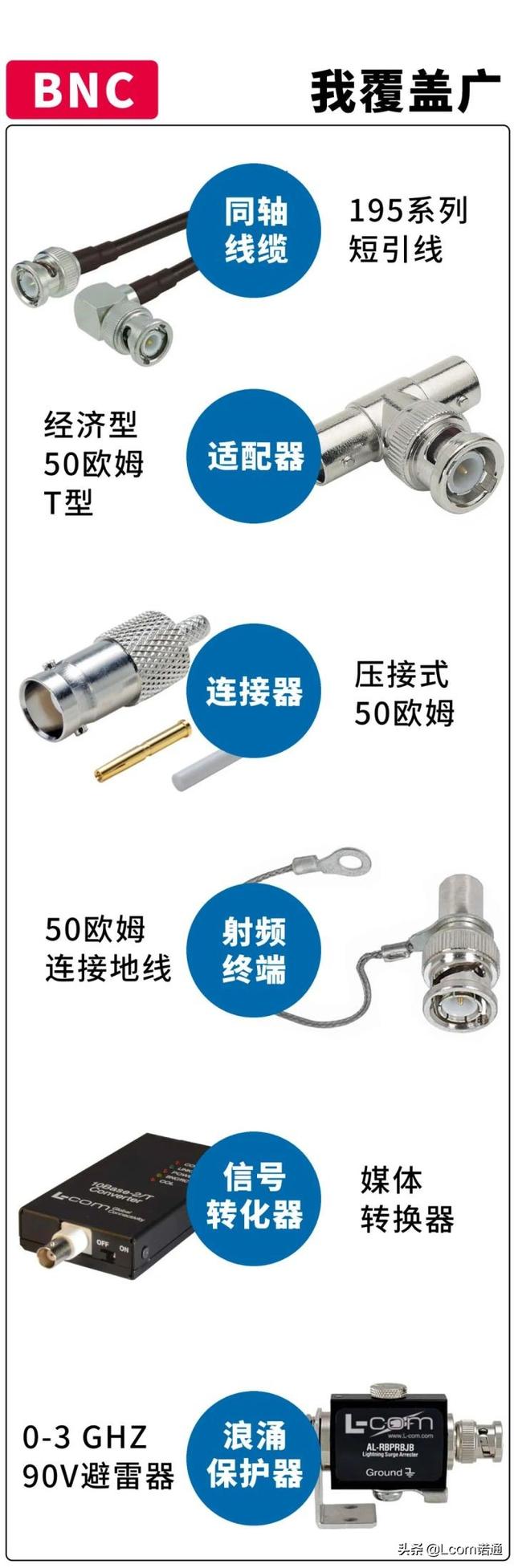

同轴几乎每个类别你都能看到BNC接口的身影。尤其是在同轴线缆、适配器、连接器、机架面板中，都有BNC。由于其覆盖广泛，在射频终端、浪涌保护器、信号转换器等领域里，同样也能看到BNC接口。

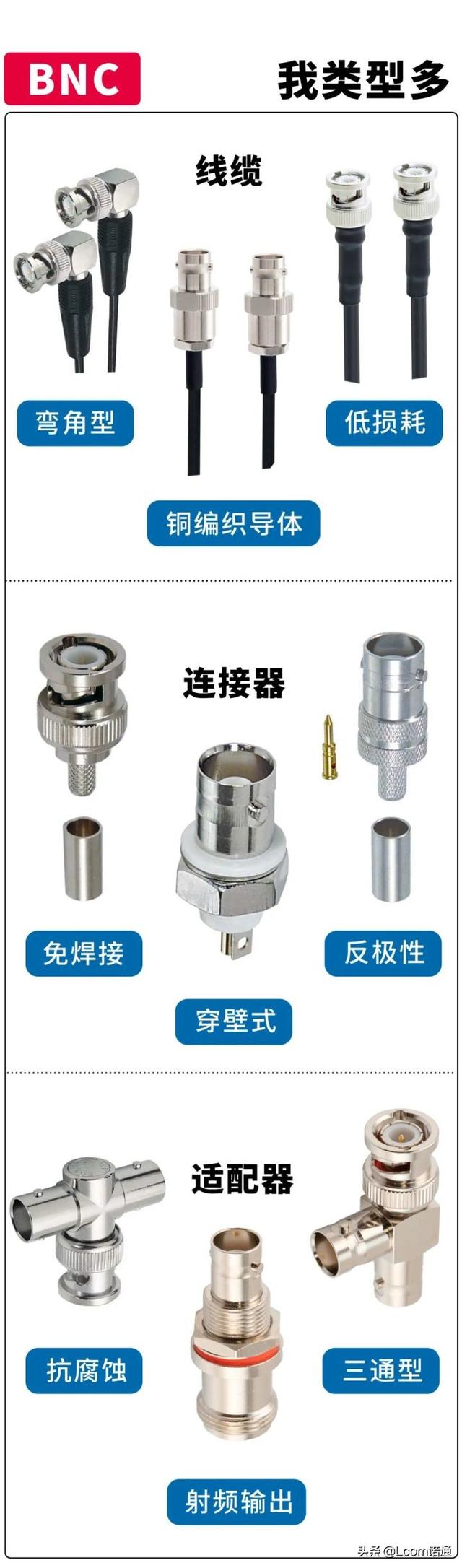

因为BNC产品类别太多，我们主要介绍其中BNC的三大类别，BNC接口的线缆组件、适配器以及连接器。

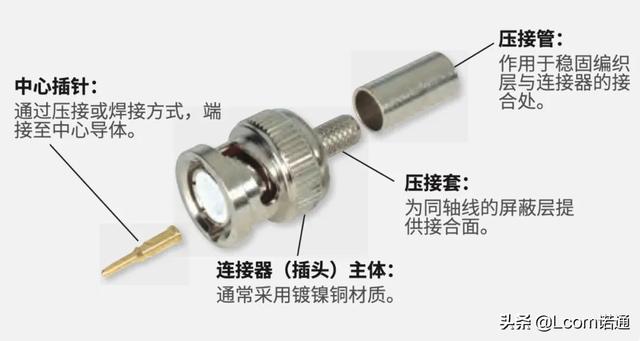

BNC接口的线缆种类丰富，从接口到线缆本身，样式多变，可以满足不同环境的应用需求。BNC的同轴适配器也同样如此，还能和TNC、SMA、T型等热门接口进行适配。BNC的连接器则充分考虑到现场连接的安装需求，零件齐全安装简单，即刻就能完成连接。

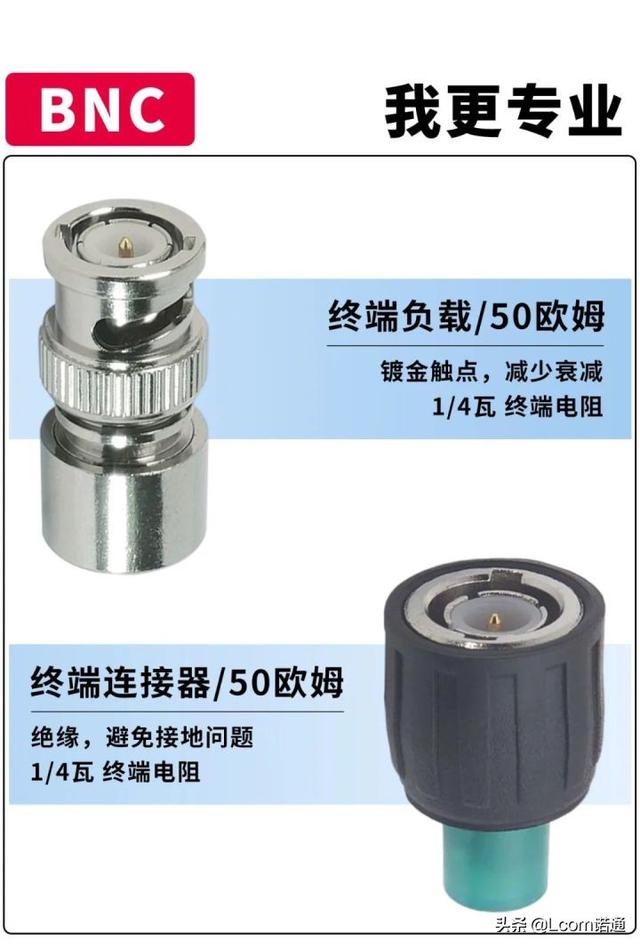

除了常规的同轴线缆的连接，BNC终端连接器在射频领域也发挥着重要作用，以上的这几款虽然看上去样式普通，却在各处细节上进行了优化，更适宜在严格的实验室环境中使用。

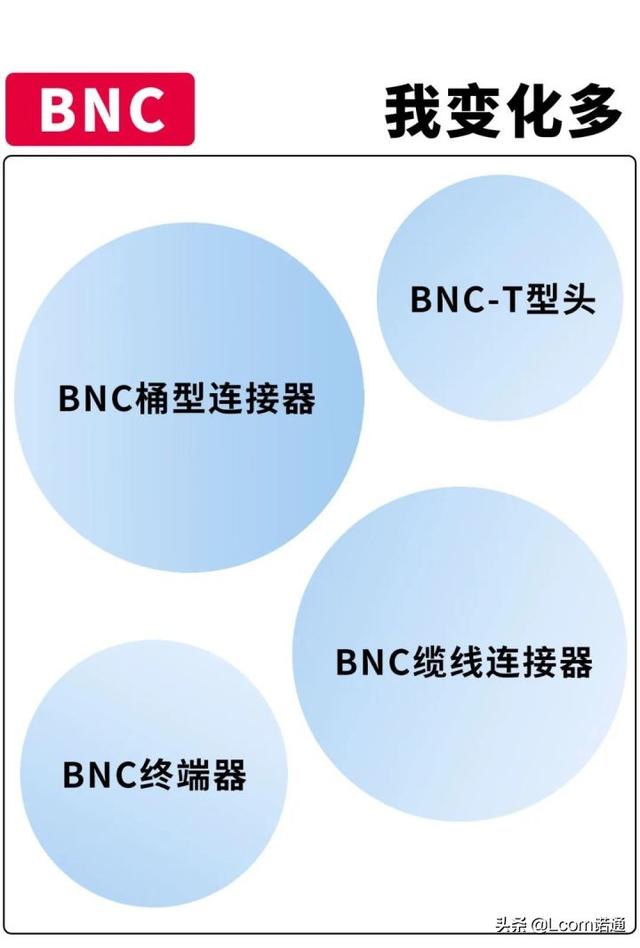

BNC连接器自己也有4个小分类。

1、BNC-T型头，用于连接计算机网卡和网络中的缆线；2、BNC桶型连接器，用于把两条细缆连接成一条更长的缆线；3、BNC缆线连接器，用于焊接或拧接在缆线的端部；4、BNC终端器，用于防止信号到达电缆断口后反射回来产生干扰。

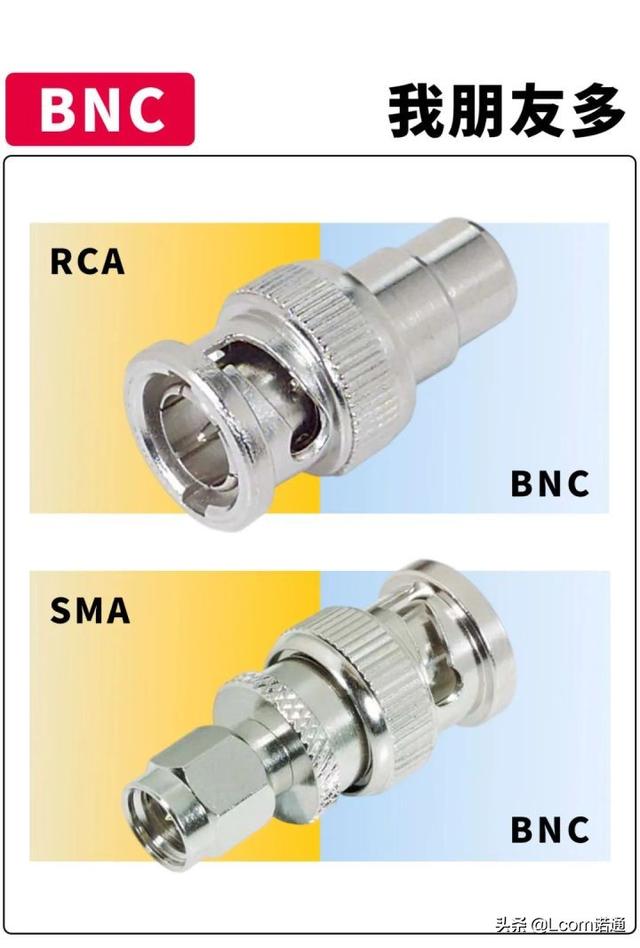

朋友多也能证明自己的实力？当然，BNC在同轴界始终是标杆级的存在，不仅和SMA有很多互动，音频界的RCA接口也需要它的搭配。

BNC和RCA接口

BNC接口和RCA接口是非常常见的视频和音频信号传输接口，它们两个的优点及作用如下：

BNC接口主要作用是传输视频信号，RCA其主要传输音频信号。不同的接口其优点和作用也是不同的，如BNC接头可以让视频信号互相间干扰减少可达到最佳信号响应效果。此外由于BNC接口的特殊设计连接非常紧不必担心接口松动而产生接触不良。而RCA接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降。

BNC和SMA接口

这里我主要谈一下BNC和SMA连接器之间的区别。

（1）频率范围不同：BNC连接器适用的频率范围为0~4GHz，SMA连接器适用的频率范围为0~18GHz。
（2）用处不同：BNC是用于低功率的具有卡口连接机构的同轴电缆连接器。SMA适合要求高性能的微波应用场合，如微波设备的内部连接。
（3）优势不同：BNC可以快速连接和分离，具有连接可靠、抗振性好、连接和分离方便等特点，适合频繁连接和分离的场合。SMA尺寸小、性能优越、可靠性高、使用寿命长等特点。

在所有类型的同轴连接器中，BNC是较为特别的一类，分为50欧姆和75欧姆两种阻抗值。辨别这两种规格的方式非常简单，如图所示：50欧姆BNC连接器的接口处带绝缘体，而75欧姆则无绝缘体。
